1. Principes de base des fans centrifuges sans balais de DC

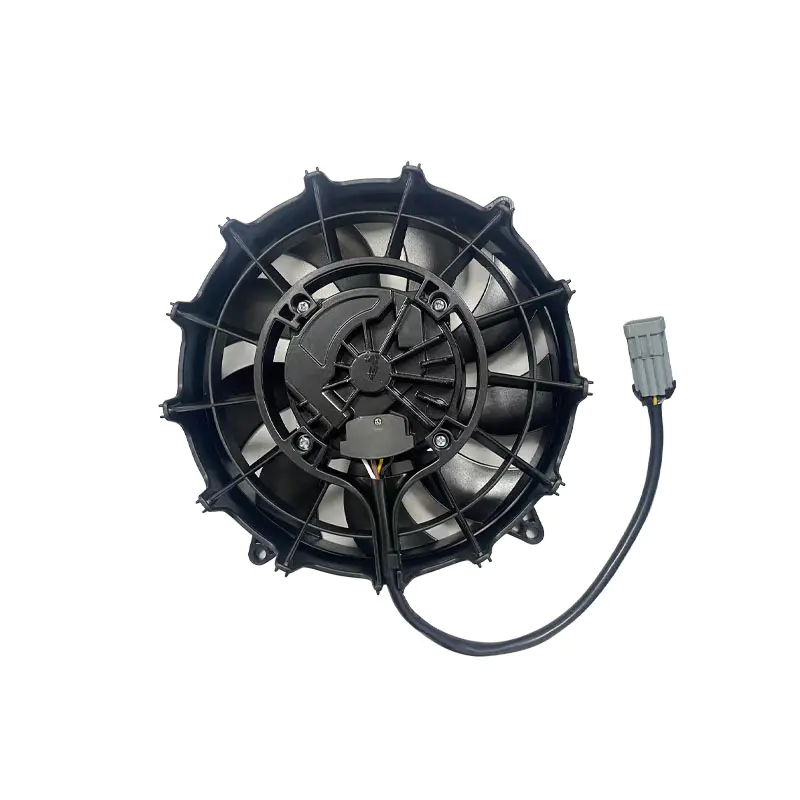

Fans centrifuges DC sont des composants de dissipation de chaleur couramment utilisés dans l'équipement électronique moderne. Son principe de base repose principalement sur le mécanisme de travail du moteur CC sans balais. Ce type de moteur est principalement composé d'un rotor aimant permanent, d'un enroulement du stator et d'un commutateur électronique. Le rotor aimant permanent tourne à grande vitesse à l'intérieur du moteur et les enroulements du stator sont disposés autour du rotor. Le commutateur électronique, en tant que noyau de commande, est responsable du contrôle avec précision de la direction et de la taille du courant dans l'enroulement du stator en fonction de la position et de la vitesse du rotor. Pendant le fonctionnement du moteur, le commutateur électronique détecte la position du rotor et, sur la base de ces informations, contrôle la direction actuelle de l'enroulement du stator. Lorsque la direction du courant change, la direction du champ magnétique généré par le stator changera également, générant ainsi une force d'interaction avec le rotor de l'aimant permanent, entraînant le rotor pour continuer à tourner. En ajustant la fréquence et l'ampleur du courant dans l'enroulement du stator, un contrôle précis de la vitesse du ventilateur peut être obtenu. Le réglage de la vitesse de rotation affecte directement l'effet de refroidissement du ventilateur, lui permettant de s'adapter aux besoins de refroidissement de différents appareils et différentes charges de travail. Cette conception de moteur CC sans balais abandonne les brosses et commutateurs traditionnels en carbone, élimine l'usure et les étincelles causées par un contact mécanique et améliore considérablement la durée de vie et la fiabilité du moteur. Dans le même temps, en raison du contrôle précis de la commutation électronique, l'efficacité de fonctionnement du moteur a également été considérablement améliorée et le bruit et les vibrations ont également été effectivement réduits.
2. Méthode de mise en œuvre de contrôle de commutation
Conception de commutateurs électroniques: le commutateur électronique est un composant clé pour obtenir le contrôle de commutation du ventilateur. Il se compose généralement d'un capteur de salle et d'un pilote d'alimentation. Le capteur Hall est utilisé pour détecter la position du rotor. Sur la base des informations de position du rotor, le pilote d'alimentation commute la direction actuelle de l'enroulement du stator pour obtenir une rotation continue du rotor. Lors de la conception d'un commutateur électronique, la disposition et la précision des capteurs de salle, ainsi que les performances du conducteur d'alimentation, doivent être prises en compte. Cela garantit que le capteur peut détecter avec précision la position du rotor, tandis que le pilote d'alimentation peut répondre rapidement et changer la direction du flux de courant.
Conception du circuit de commande: le cœur de la commande de commutation réside dans la conception du circuit. Le circuit de commande utilise généralement un microcontrôleur ou un pilote de moteur dédié. Le microcontrôleur lit le signal du capteur de hall, calcule la position du rotor et génère un signal de contrôle en fonction d'un algorithme prédéfini pour contrôler le pilote d'alimentation pour changer la direction actuelle. Lors de la conception de circuits, des problèmes tels que la gestion de l'alimentation, le conditionnement du signal et la suppression du bruit doivent être pris en compte. Assurez-vous que l'alimentation est stable et fiable, le signal est précis et que l'interférence du bruit est effectivement supprimée.
Implémentation de la programmation: la réalisation du contrôle de commutation est inséparable de la programmation. Selon les exigences de contrôle spécifiques, écrivez des programmes de contrôle correspondants. Le programme doit implémenter les fonctions suivantes: Lisez le signal du capteur Hall, calculer la position du rotor, générer un signal de contrôle et envoyer le signal de commande au pilote d'alimentation via l'interface de communication. Pendant le processus de programmation, l'attention doit être accordée à la sélection et à l'optimisation des algorithmes pour garantir la précision de contrôle et la vitesse de réponse. Dans le même temps, la stabilité et la maintenabilité du programme doivent également être prises en compte pour s'assurer que le ventilateur peut fonctionner de manière stable pendant longtemps.
3. Optimisation et précautions du contrôle de la commutation
Optimiser les performances de commutation: afin d'améliorer les performances de commutation, des algorithmes de contrôle plus avancés et des conceptions matérielles peuvent être utilisés. Par exemple, des algorithmes intelligents tels que le contrôle flou ou les réseaux de neurones peuvent être utilisés pour obtenir un contrôle plus précis. Dans le même temps, la conception du pilote d'alimentation est optimisée pour améliorer la vitesse et la stabilité de la commutation actuelle.
Remarques: Lors de la mise en œuvre du contrôle de commutation, vous devez prêter attention aux points suivants: Premièrement, assurez-vous que la conception du commutateur électronique et du circuit de contrôle est conforme aux réglementations de sécurité pour éviter des problèmes tels que le court-circuit ou la surcharge du circuit; Deuxièmement, faites attention aux problèmes de dissipation de chaleur et assurez-vous que le ventilateur fonctionne à grande vitesse. Il peut dissiper efficacement la chaleur pendant le fonctionnement; Enfin, des tests et une vérification suffisants sont effectués pour assurer la précision et la stabilité du contrôle de commutation.
4. Résumé
Atteindre le contrôle de commutation de Fans centrifuges DC nécessite une considération complète de la conception électronique des commutateurs, de la conception du circuit de contrôle et de la mise en œuvre de la programmation. Grâce à une conception et à une optimisation raisonnables, un contrôle de commutation précis et stable peut être obtenu pour répondre à divers besoins de dissipation de chaleur. Dans le même temps, dans les applications pratiques, l'attention doit être accordée aux problèmes de sécurité et aux problèmes de dissipation de chaleur pour assurer la fiabilité et la stabilité du ventilateur.
