Ventilateur EC à faible bruit de 190 mm (classé IP55) : sélection, installation et conception thermique

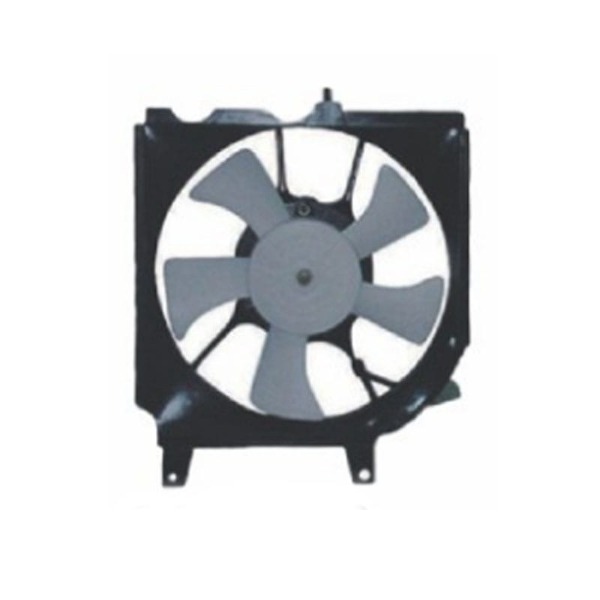

Quelles sont les principales caractéristiques à rechercher dans un ventilateur de radiateur à réservoir ?

Un ventilateur EC à faible bruit de 190 mm, classé IP55, occupe une part étroite mais exigeante du marché du refroidissement. Le cadre est suffisamment grand pour déplacer de l'air significatif à travers une pile de condenseurs, un boîtier de batterie ou une armoire électrique scellée, mais suffisamment petit pour tenir dans une enveloppe de montage de 200 mm. L'électronique d'entraînement à commutation électronique offre un contrôle de vitesse continu à des rendements qu'un moteur à pôles ombragés ou à condensateur ne peut pas approcher, et l'indice IP55 permet au même matériel de survivre aux baies de lavage, aux chantiers poussiéreux et aux compartiments moteur humides.

Les ingénieurs arrivent rarement à cette spécification par hasard. Il apparaît généralement après qu'un ventilateur AC n'a pas atteint une cible de bruit, après qu'un ventilateur DC à balais a usé ses balais ou après qu'un ventilateur à cadre ouvert a ingéré de l'eau. Comprendre ce que contrôle chaque élément du cahier des charges, où les éléments se renforcent les uns les autres et où ils entrent en conflit est ce qui différencie un ventilateur qui fonctionne silencieusement pendant dix ans d'un autre qui hurle, se corrode ou se grippe dès sa première saison.

Ce guide présente l'ingénierie derrière un ventilateur EC à faible bruit de 190 mm avec protection IP55 : topologie du moteur, stratégie d'étanchéité, interprétation de la courbe du ventilateur, sélection de la roue, pratiques de montage, interfaces de contrôle et étapes de vérification qui prouvent que les spécifications ont été effectivement respectées en production.

Décoder la spécification : 190 mm, faible bruit, EC et IP55

Chaque partie de cette description fixe un ensemble différent de décisions de conception, et chacune est confirmée par un test différent. Les traiter comme une seule étiquette marketing est la source de déception la plus courante au stade du prototype.

Ce que chaque élément contrôle réellement

Élément	Ce que ça corrige	Plage de travail typique	Comment cela est confirmé
Cadre de 190 mm	Diamètre de la roue et enveloppe de montage	Roue nominale de 190 mm, environ 200 à 215 mm sur la bride	Dessin dimensionnel et schéma de perçage
Faible bruit	Sortie acoustique au pointe de service prévu	Environ 45 à 58 dB(A) à un mètre pour un ventilateur EC de 190 mm à vitesse moyenne	Mesure de pression acoustique dans une salle semi-anéchoïque
Moteur CE	Méthode de commutation, efficacité et interface de contrôle	Entrée 24 V ou 48 V CC avec variateur triphasé intégré	Test au banc d'efficacité et de contrôle de vitesse
IP55	Résistance à la poussière et aux jets d'eau basse pression	Protégé contre la poussière et les jets, non submersible	Test CEI 60529 avec le ventilateur monté comme en service

Pourquoi les quatre éléments s'opposent

Sceller un ventilateur emprisonne la chaleur. Un boîtier scellé, un tableau de commande enrobé et un chemin d'arbre scellé réduisent tous la surface disponible pour la convection, de sorte que le moteur et son électronique chauffent plus que dans une conception à cadre ouvert. Étant donné que la force de l'aimant et la résistance de l'enroulement dérivent toutes deux avec la température, un ventilateur EC scellé de 190 mm doit être dimensionné avec ce déclassement déjà appliqué plutôt que découvert sur le banc d'essai.

Un bruit plus faible signifie généralement une vitesse plus faible, et une vitesse plus faible signifie toujours moins de débit d'air à la même pression. Une roue de 190 mm a un plafond hydraulique fixe : à une pression statique donnée, elle ne peut fournir qu'une quantité limitée d'air, quelle que soit la quantité de courant que l'entraînement est prêt à fournir.

L'étanchéité augmente la température interne et un fonctionnement silencieux réduit le débit d'air. Un cadre de 190 mm ne résout ces conflits que lorsque le point de service est défini avant le choix du ventilateur.

Lorsqu'un objectif acoustique et un objectif thermique ne peuvent pas être atteints tous les deux par un seul ventilateur à vitesse réduite, la réponse pratique est généralement de deux ventilateurs fonctionnant à vitesse modérée plutôt que d'un ventilateur fonctionnant à plein régime. Deux unités assurent également la redondance dans les applications où un ventilateur bloqué signifie un système déclassé.

Pourquoi les moteurs EC fonctionnent plus silencieusement que les alternatives à balais ou à courant alternatif

Le bruit dans un ventilateur provient de deux familles de sources : le bruit aérodynamique généré par les pales, et le bruit mécanique ou électrique généré par le variateur. La topologie du moteur n'a quasiment aucune influence sur le premier et beaucoup d'influence sur le second.

Commutation sans balais, sans glissement ni harmoniques d'alimentation

Un moteur à courant continu à balais fait du bruit à chaque passage de brosse, produit un sifflement à large bande dû à un arc électrique et rejette de la poussière conductrice à l'intérieur du boîtier. Un moteur à induction CA alimenté par le secteur transporte une pulsation de couple à deux fois la fréquence de ligne, et lorsque sa vitesse est ajustée avec un diviseur de résistance ou un contrôleur d'angle de phase, la forme d'onde déformée ajoute un bourdonnement basse fréquence difficile à amortir. Un moteur EC remplace tout cela par un onduleur triphasé qui commute bien au-dessus de la bande audible et façonne le courant de manière sinusoïdale, laissant une sortie de couple presque exempte d'ondulation.

Le contrôle de la vitesse modifie l'image acoustique

Étant donné que le variateur règle électroniquement la vitesse, un ventilateur EC peut être mappé directement à un capteur de température ou à un signal de commande. Le ventilateur tourne alors seulement aussi vite que la charge thermique l'exige, et il passe la majeure partie de sa durée de vie en dessous de la vitesse à laquelle le bruit des pales devient le contributeur dominant. Les installations réelles constatent souvent une réduction de cinq à dix dB(A) à charge partielle par rapport à un ventilateur CA à vitesse fixe qui doit être dimensionné pour le pire des cas.

Type de moteur	Efficacité typique des petits ventilateurs	Contrôle de vitesse	Source de bruit dominante
Induction AC ou poteau ombragé	Environ 30 à 50 pour cent	Ajustement de la tension, étapes limitées	Bourdonnement de fréquence de ligne et bruit de roulement
CC brossé	Environ 60 à 75 pour cent	Contrôle de tension ou PWM	Arc de balais et ondulation de commutation
CC sans balais EC	Environ 75 à 88 pour cent	En continu, contrôlé par signal ou par bus	Bruit aérodynamique de la roue

L’écart d’efficacité compte au-delà de la consommation d’énergie. Les pertes qui ne sont pas converties en travail mécanique se transforment en chaleur à l’intérieur d’un boîtier étanche, et la chaleur est exactement ce qu’un boîtier IP55 ne peut pas facilement rejeter.

Comment la protection IP55 est intégrée dans un cadre de 190 mm

IP55 provient de la norme CEI 60529 et est composé de deux chiffres distincts. Le premier chiffre, cinq, signifie protégé contre la poussière : une quantité limitée de poussière peut pénétrer, mais elle ne doit pas gêner le fonctionnement ou la sécurité. Le deuxième chiffre, cinq, signifie la protection contre les jets d'eau provenant d'une buse de 6,3 mm délivrant environ 12,5 litres par minute à environ 30 kPa à une distance d'environ trois mètres pendant au moins trois minutes. Aucun des deux chiffres ne promet un produit étanche à la poussière ou submersible.

Cinq points de scellement qui décident si la note est maintenue

Ligne divisée de logement. Le joint doit être comprimé uniformément sur tout le périmètre et l'espacement des vis doit être adapté à la rigidité du couvercle. Un espace d'une fraction de millimètre suffit pour qu'un jet d'eau trouve son chemin vers les enroulements.
Trajectoire de la turbine et de l’arbre. Une rainure en labyrinthe autour de l'arbre, combinée à un petit canal de drainage interne, éloigne les jets du siège du roulement tout en permettant au rotor de tourner librement.
Moteur et tableau de commande. Le revêtement conforme gère l'humidité légère ; l'encapsulation complète est le choix le plus sûr lorsque l'électronique se trouve dans la même cavité que le rotor.
Entrée de câble. Un presse-étoupe moulé ou une traversée en pot est la seule option fiable. La gaine thermorétractable placée sur un faisceau de câbles réussira un test d'éclaboussure et échouera au test de jet.
Égalisation de pression. Une membrane hydrophobe permet à l'air d'entrer et de sortir lorsque le ventilateur chauffe et refroidit, de sorte que les joints ne sont jamais chargés par les différences de pression internes.

La condensation est la panne que IP55 n'empêche pas

Une enceinte scellée respire toujours à travers les cycles de température. La vapeur d'eau migre à l'intérieur, puis se condense sur les surfaces froides après l'arrêt, et le film résultant repose directement sur le tableau de commande. Les contre-mesures sont une membrane respirante correctement placée, un canal de drainage au point le plus bas du installé orientation et un revêtement sur l'électronique. Un ventilateur IP55 qui a réussi le test en laboratoire peut toujours tomber en panne sur le terrain s'il est monté à l'envers avec le chemin de vidange au-dessus du moteur.

Lire une courbe de ventilateur EC de 190 mm avant de vous engager

Un ventilateur ne délivre pas un débit d’air fixe ; il délivre le débit d'air autorisé par la résistance du système. La sélection consiste à placer l'intersection de la courbe du ventilateur et de la courbe de résistance du système à l'intérieur de la partie stable et efficace de la carte du ventilateur, puis à vérifier que les données acoustiques et électriques de la fiche technique appartiennent à cette même intersection.

Ce que la courbe ne vous dit pas

Les courbes de la fiche technique sont mesurées sur un plénum de test qui n'est pas votre enceinte. Les obstructions à l'entrée, un coude serré à quelques centimètres de la protection, un serpentin encrassé et un filtre qui se charge avec le temps déplacent tous la courbe du système vers la gauche. Une règle raisonnable consiste à sélectionner un ventilateur dont le débit d'air libre est d'au moins vingt à trente pour cent supérieur au besoin calculé, puis à utiliser le contrôle de vitesse pour revenir au point de fonctionnement réel.

Pour un cadre de 190 mm, une roue centrifuge inclinable vers l'arrière entraînée par un moteur EC intégré est la configuration qui satisfait le plus souvent à la fois une exigence de pression et un objectif de bruit à cette taille, car la roue convertit la vitesse de rotation en pression statique sans le fort son de passage de pale d'une conception axiale.

EC72-B190 EC Backward Tilting Brushless Centrifugal Fan

Ventilateur centrifuge sans balais à inclinaison vers l'arrière EC72-B190 EC Article de spécification. Ventilateur centrifuge inclinable vers l'arrière NO EC Tension 220/230 V (personnalisation du support) Vent de ≥ 105 W Universels réversibles applicables Courant ≤ 0,87 A Tu... Voir le produit →

Confirmez trois chiffres avant de verrouiller une sélection : la pression au point de service plutôt qu'à la livraison gratuite, la vitesse à laquelle le niveau sonore publié a été mesuré et la puissance d'entrée à ce même point de fonctionnement. Les fournisseurs citent parfois des chiffres discrets pris à mi-vitesse aux côtés de chiffres de débit d'air pris à pleine vitesse.

Adaptation de la géométrie de la turbine et de la taille du cadre à la tâche

À 190 mm, le choix de la roue compte autant que le choix du moteur, car la roue décide de la forme de la courbe, de la position de la zone de meilleur rendement et du caractère du bruit.

Type de turbine	Caractéristique de pression	Caractère du bruit	Service typique à 190 mm
Centrifuge courbée vers l'arrière	Pression statique élevée avec une courbe stable	Contenu tonal inférieur, large plage utilisable	Condenseurs et refroidissement d'armoire gainable
Centrifuge courbée vers l'avant	Débit d'air élevé à basse pression	Niveau de haut débit plus élevé grâce au boîtier compact	Fonctionnement de l'évaporateur et du ventilateur
Axiale	Débit d'air élevé, basse pression	Le ton du passage de lame domine le spectre	Radiateur et refroidissement à panneau ouvert

Modèles apparentés dans la même famille, comme un Ventilateur centrifuge sans balais DC construit autour d'une roue incurvée vers l'avant, échangeant la capacité de pression contre un boîtier moins profond et une entrée plus large. Cet échange est judicieux lorsque la résistance du système est dominée par un conduit court et ouvert plutôt que par une bobine dense.

Quand 190 mm ne suffisent plus

Si le point de service calculé se situe au-dessus de ce qu'une roue de 190 mm peut produire à une vitesse de rotation acceptable, résistez à la tentation de la survitesse. Le passage à un ventilateur centrifuge EC de 225 mm récupère le flux d'air à une vitesse inférieure, ce qui réduit généralement à la fois le bruit et la charge des roulements. Le coût est une enveloppe de montage plus grande, une unité plus lourde et un modèle de montage révisé.

EC92-B225 EC Radiator Backward Tilting Centrifugal Fan

Ventilateur centrifuge inclinable vers l'arrière du radiateur EC EC92-B225 ARTICLE DE Spécification. ... Ventilateur centrifuge inclinable vers l'arrière NO EC Tension 220/230 V (personnalisation prise en charge) Vent de ≥ 135 W Courant réversible universel applicable ≤ 1,05 A Tournez ... Voir le produit →

La taille du cadre et le diamètre de la roue ne sont pas les mêmes dimensions. Un cadre de 190 mm peut abriter une roue légèrement plus petite une fois le jeu du carénage pris en compte, et ce jeu affecte à la fois le débit d'air délivré et le niveau sonore. Comparez toujours les roues sur le diamètre et non sur le dessin de la bride.

Gestion thermique des batteries et nouvelles plateformes énergétiques

Les véhicules électrifiés ont poussé les spécifications des ventilateurs dans une direction qui convient à la technologie EC. Les batteries et l'électronique de puissance ont besoin d'un refroidissement proportionnel à la charge, ils en ont besoin avec une signature acoustique très faible à basse vitesse et ils ont besoin d'un matériel qui tolère l'humidité, les éclaboussures de la route et les vibrations continues. Un ventilateur EC à faible bruit de 190 mm avec protection IP55 se trouve au milieu de cette enveloppe.

Deux notes de conception valent la peine d’être intégrées à tout programme de refroidissement de batterie. Premièrement, le ventilateur est généralement le composant le moins cher de la boucle thermique et le plus facile à changer tardivement, donc spécifiez l'interface de contrôle à l'avance : une sortie tachymétrique et un signal de défaut valent plus qu'un petit gain de débit d'air de pointe. Deuxièmement, le cycle de service compte plus que les performances optimales. Un ventilateur qui passe la majeure partie de sa vie à une vitesse de trente pour cent durera plus longtemps qu'un ventilateur qui tourne à pleine vitesse toutes les quelques minutes, car la migration de la graisse des roulements et les cycles thermiques, et non la charge aérodynamique, déterminent la durée de vie.

Lorsque les besoins en pression sont modestes et que la priorité est de déplacer un grand volume d'air à travers un radiateur ou un dissipateur thermique, un ventilateur axial sans balais est souvent la meilleure solution à la même tension et avec la même interface de commande. Les unités axiales sont également plus faciles à disposer en matrices, ce qui est utile lorsqu'une redondance est requise.

ARTICLE DE Spécification. NON Ventilateur d'entraînement sans balais à aimant permanent CC intégré de 12" Tension 6-18 V (personnalisation du support) Vent à partir de 3800 m 3 /h Machines de traitement applicables, ... Voir le produit →

Des choix d'installation qui déterminent le bruit du monde réel

Deux ventilateurs avec des données de laboratoire identiques peuvent différer de dix dB(A) une fois installés. La majeure partie de cette différence est créée par la disposition de montage plutôt que par le ventilateur lui-même.

Dégagement d’entrée. Une protection, une grille ou un serpentin placé à moins d'un demi-diamètre du ventilateur de l'entrée déforme le flux entrant et augmente à la fois le bruit et la perte de pression. Prévoyez au moins un demi-diamètre d’espace libre là où l’aménagement le permet.
Montage souple. Des œillets en caoutchouc ou des rondelles à épaulement brisent le chemin supporté par la structure entre le boîtier et le panneau. Le boulonnage rigide transforme une enceinte rigide en caisse de résonance.
Rigidité du panneau. La tôle fine émet des vibrations de la même manière qu'un diaphragme émet du son. Ajouter une nervure ou une plaque double à proximité des points de fixation est souvent moins cher que de changer le ventilateur.
Fréquence de passage des lames. Le nombre de pales multiplié par la vitesse de rotation donne le ton que les occupants remarquent en premier. Vérifier que cette fréquence ne coïncide pas avec un mode de résonance du panneau ou du conduit.
Rampe de vitesse. Une rampe lente de deux à cinq secondes évite le pas brusque de tonalité qui rend un changement de commande audible même lorsque la vitesse finale est faible.
Alignement des conduits. Les conduits décentrés, les changements brusques de zone et les coins internes pointus génèrent des turbulences qui atteignent la roue sous forme de bruit.

L'étanchéité et le montage interagissent ici également. Un ventilateur avec joint d'étanchéité est normalement plus rigide et plus lourd qu'un équivalent à cadre ouvert, ce qui modifie ses fréquences naturelles et peut faire résonner un panneau auparavant silencieux.

Interfaces de contrôle, exigences de protection et de CEM

Un ventilateur EC est un petit produit électronique de puissance, les spécifications électriques méritent donc le même soin que les spécifications aérodynamiques. Les éléments suivants doivent apparaître explicitement dans toute spécification d'achat.

Plage de tension d'entrée. Indiquez la fenêtre de fonctionnement complète, pas seulement la valeur nominale, ainsi que le comportement lors du démarrage ou de la baisse de tension.
Entrée de contrôle. Analogique de zéro à dix volts, PWM ou commande de bus, avec la courbe de transfert définie par écrit.
Sortie tachymètre. Collecteur ouvert ou push-pull, avec les impulsions par tour indiquées afin que le système puisse détecter un rotor calé ou bloqué.
Sortie de défaut. Une seule ligne discrète couvrant le rotor bloqué, la surchauffe et la surintensité permet de gagner du temps de diagnostic plus tard.
Fonctions de protection. L'inversion de polarité, le redémarrage en cas de sous-tension, la limitation de surintensité et l'arrêt thermique sont des attentes de base sur une unité scellée.
Démarrage en douceur. La limitation du courant d'appel protège l'alimentation et réduit les chocs mécaniques sur le système de roulements.
Compatibilité électromagnétique. La norme applicable dépend de la plateforme, mais le ventilateur doit être testé plutôt que supposé conforme car le variateur est intégré.

Une habitude pratique consiste à tester le ventilateur avec le faisceau et le connecteur qui seront utilisés en production. Un mètre de câble non blindé peut modifier la signature des émissions bien plus que n'importe quel changement à l'intérieur du boîtier du ventilateur.

Vérification et qualification avant la production en volume

La dernière question n’est pas de savoir si l’échantillon fonctionne, mais si la spécification survit à la transition du prototype au volume. Quatre pistes de vérification couvrent la plupart des risques.

Vérification d'entrée. Le test de jet CEI 60529 doit être effectué sur la conception d'étanchéité de production, dans l'orientation installée, avec le presse-étoupe de production.
Vérification acoustique. Pression acoustique à la distance et à la vitesse spécifiées, mesurée sur le dispositif de montage réel afin que les contributions solidiennes soient incluses.
Endurance et environnement. Fonctionnement continu à température ambiante maximale, cycle thermique entre trempage froid et chaud, brouillard salin pour une utilisation extérieure et profils de vibration représentatifs de l'emplacement de montage.
Contrôle des processus. Les paramètres de bobinage, la qualité d'équilibrage du rotor et l'écran acoustique de fin de ligne sont les trois variables qui dérivent le plus souvent une fois qu'une conception entre en production en série.

Fournisseurs avec en interne Fabrication de ventilateurs et de soufflantes EC maintiennent normalement la tension des enroulements, l'équilibrage du rotor et l'écran acoustique de fin de ligne dans une seule usine, ce qui raccourcit la boucle entre une plainte sur le terrain et une modification de conception. Pour les programmes automobiles et hors route, un système de gestion de la qualité enregistré et une capacité de processus documentée pour ces trois opérations constituent généralement l'exigence commerciale minimale, et doivent être confirmées avant la commercialisation de l'outillage.

Liste de contrôle de sélection et de mise en service

Calculez le point de service à partir de la résistance mesurée du système plutôt qu'à partir d'une estimation du catalogue.
Confirmez que la cible acoustique est citée à la même distance, à la même vitesse et au même agencement de montage que vous comptez utiliser.
Vérifiez les conditions de test IP55 par rapport à l'orientation installée, en particulier la position de tout chemin de drainage.
Définissez les signaux de contrôle, de tachymètre et de défaut dans le package de dessins, et non dans un fil de discussion séparé.
Confirmez le déclassement à la température ambiante maximale attendue à l'intérieur de l'enceinte scellée.
Prototype à l'intérieur de l'enceinte réelle, avec le vrai harnais, avant de sortir l'outillage.
Convenez du test d’acceptation et du plan d’échantillonnage avant l’expédition du premier volume.

Foire aux questions

Q1 : Contre quoi l'IP55 protège-t-il réellement un ventilateur EC de 190 mm ?

Elle couvre deux risques distincts. Le premier chiffre signifie que le boîtier est protégé contre la poussière, de sorte qu'une quantité limitée de poussière peut pénétrer sans interférer avec le fonctionnement. Le deuxième chiffre signifie que l’unité résiste aux jets d’eau à basse pression venant de n’importe quelle direction. Cela ne signifie pas que le ventilateur est étanche à la poussière ou qu’il peut être immergé.

Q2 : Un ventilateur EC à faible bruit peut-il fonctionner à pleine vitesse en continu ?

C’est possible, mais une vitesse continue à pleine vitesse sacrifie le principal avantage de la topologie du moteur. Le fonctionnement à soixante à quatre-vingts pour cent de la vitesse maximale maintient généralement le point de service dans la région stable de la courbe tout en réduisant la production acoustique et en prolongeant la durée de vie des roulements. Réservez la pleine vitesse en cas de conditions difficiles.

Q3 : Pourquoi les chiffres de bruit pour des ventilateurs similaires de 190 mm diffèrent-ils d'un fournisseur à l'autre ?

Parce que la pression acoustique dépend de la distance, du montage, des conditions d'entrée et de la vitesse à laquelle la mesure a été effectuée. Un chiffre indiqué à un mètre avec une entrée dégagée à mi-vitesse n'est pas comparable à un chiffre pris à pleine vitesse à l'intérieur d'un plénum d'essai. Demandez ensemble la pression acoustique, la distance, la vitesse et la méthode de montage.

Q4 : Pourquoi un ventilateur IP55 souffre-t-il encore de condensation ?

Parce que les joints arrêtent l’eau liquide, pas la vapeur d’eau. Les cycles de température aspirent l'air humide par n'importe quel chemin d'égalisation et le repoussent, et la vapeur qui reste se condense sur les surfaces froides après l'arrêt. Un reniflard hydrophobe, un canal de drainage correctement orienté et un tableau de commande revêtu résolvent le problème.

Q5 : Quand un ventilateur de 190 mm doit-il être remplacé par un cadre plus grand au lieu d'une vitesse plus élevée ?

Lorsque le point de service requis se situe dans la partie raide de la courbe et que l’objectif de bruit ne peut pas être atteint à la vitesse requise. Un ventilateur centrifuge EC de 225 mm délivre le même débit d'air à une vitesse inférieure, ce qui réduit normalement à la fois le bruit et la charge des roulements, au prix d'une enveloppe plus grande.

Q6 : Quel signal de commande doit être spécifié pour un ventilateur EC dans un véhicule ou une armoire ?

Cela dépend du système hôte. Une entrée analogique de zéro à dix volts est simple et robuste pour le refroidissement des armoires, tandis que le PWM ou une commande de bus convient aux plates-formes de véhicules déjà équipées d'un réseau. Dans les deux cas, spécifiez une sortie de tachymètre et une ligne de défaut afin que le contrôleur puisse détecter un rotor bloqué.
