Comment les ventilateurs centrifuges inclinables vers l’arrière EC réduisent la consommation d’énergie et le bruit ?

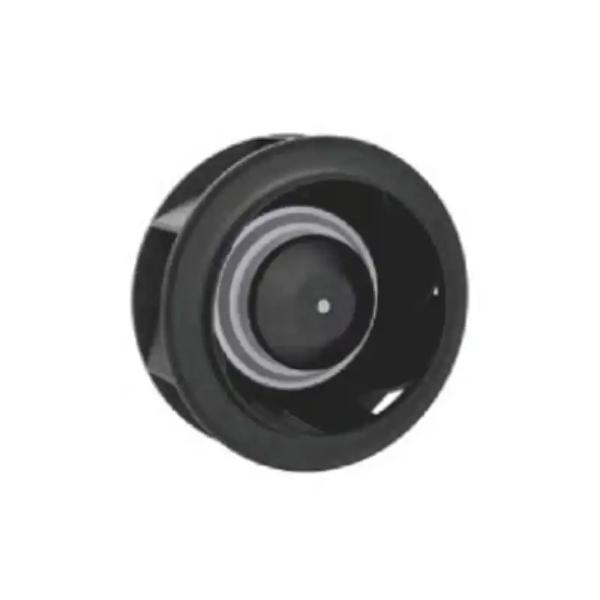

Dans les systèmes modernes de ventilation et de traitement de l’air, la demande d’une plus grande efficacité et d’un impact acoustique moindre n’a jamais été aussi grande. Parmi les solutions efficaces mais souvent mal comprises figurent Ventilateurs centrifuges inclinables vers l'arrière EC . Ces ventilateurs combinent la technologie de moteur à commutation électronique (EC) avec des conceptions de turbine incurvées vers l'arrière ou inclinées vers l'arrière, offrant un profil de performance qui réduit considérablement la consommation électrique et les niveaux sonores de fonctionnement. Comprendre les mécanismes précis derrière ces avantages aide les ingénieurs, les gestionnaires d'installations et les concepteurs de systèmes à faire des choix éclairés pour des environnements durables et confortables.

La technologie de base derrière les économies

Pour comprendre comment les ventilateurs centrifuges à inclinaison vers l'arrière EC réduisent la consommation d'énergie, il faut séparer les deux composants principaux : le type de moteur et la géométrie des pales.

Le moteur EC est essentiellement un moteur à courant continu sans balais avec une électronique de commande intelligente intégrée. Contrairement aux moteurs à induction CA traditionnels qui fonctionnent à des vitesses fixes basées sur la fréquence de ligne (50/60 Hz), les moteurs EC convertissent le courant alternatif entrant en courant continu, puis utilisent la modulation de largeur d'impulsion pour générer un champ magnétique rotatif. Cela permet une régulation précise de la vitesse sans les pertes inhérentes aux entraînements à fréquence variable (VFD) externes. Plus important encore, les moteurs EC maintiennent un rendement élevé sur une large plage de fonctionnement, dépassant souvent 85 % même à charges partielles, alors qu'un moteur à induction AC peut chuter à 50 à 60 % de rendement lorsqu'il est étranglé.

La conception de la turbine inclinable vers l’arrière complète l’intelligence du moteur. Lorsque la roue tourne, l’air entre axialement et est évacué radialement. Les pales incurvées vers l'arrière poussent l'air vers l'extérieur en utilisant la force centrifuge mais avec un angle de pale qui s'éloigne du sens de rotation. Cette géométrie offre plusieurs avantages aérodynamiques :

L'absence de zone de surcharge signifie que le moteur consomme moins de courant même lorsque le système restreint le débit d'air, contrairement aux ventilateurs incurvés vers l'avant qui peuvent consommer une puissance excessive lorsque les registres sont fermés. Cette caractéristique inhérente réduit directement le gaspillage d’électricité.

Mécanismes de réduction d’énergie en pratique

Les économies d'énergie réalisées grâce aux ventilateurs centrifuges à inclinaison vers l'arrière EC proviennent de trois voies distinctes : l'efficacité du moteur, la mise à l'échelle de la loi d'affinité et l'élimination des pertes de contrôle externe.

1. Efficacité du moteur et du variateur.
Un moteur à induction AC standard avec un VFD subit des pertes harmoniques et fonctionne généralement avec un rendement de 75 à 82 % à une vitesse de 50 %. Un moteur EC, avec sa commutation intégrée, atteint un rendement de 88 à 92 % sur la même plage. La différence n'est pas anodine : pour un ventilateur fonctionnant 8 000 heures par an à charge partielle, la variante EC peut réduire la consommation d'énergie liée au moteur de 15 à 20 % avant de tenir compte de la courbe du ventilateur elle-même.

2. Compatibilité avec la loi d'affinité.
Les lois d'affinité stipulent que la puissance du ventilateur varie avec le cube de la vitesse. Réduire la vitesse de 20 % réduit la consommation d’énergie de près de 50 %. Étant donné que les ventilateurs centrifuges EC inclinables vers l’arrière permettent un contrôle transparent de la vitesse sans VFD externes, les opérateurs peuvent adapter le débit d’air précisément à la demande. Cela élimine les pratiques inutiles telles que le fonctionnement à pleine vitesse et l'évacuation de l'excès d'air à l'aide de registres ou de vannes de dérivation. Chaque réduction de 10 % de la vitesse produit environ 27 % de puissance en moins, soit une économie directe et reproductible.

3. Réduction de l'effet du système.
Les pales inclinables vers l’arrière produisent un profil de vitesse de sortie plus uniforme, réduisant ainsi les turbulences en aval. Une turbulence plus faible signifie des pertes de pression statique plus faibles dans les conduits, les filtres et les serpentins. Par conséquent, le ventilateur nécessite moins d’énergie de rotation pour vaincre la résistance du système. Les mesures sur le terrain montrent systématiquement que le remplacement d'un ventilateur conventionnel incurvé vers l'avant par un ventilateur centrifuge EC inclinable vers l'arrière de service comparable peut réduire la puissance totale du système de 30 à 45 %, avant même d'optimiser les contrôles.

Réduction du bruit : origines aérodynamiques et électriques

Les gémissements à haute fréquence et les grondements à basse fréquence sont des plaintes courantes auprès des ventilateurs traditionnels. Les ventilateurs centrifuges inclinables vers l'arrière EC traitent le bruit à ses sources, à la fois aérodynamiques et électromagnétiques.

Réduction du bruit aérodynamique.
Les pales incurvées vers l'arrière génèrent moins de séparation de couche limite et de perte de vortex par rapport aux pales incurvées vers l'avant ou radiales. L'air circule doucement le long de la surface de la pale et se décharge avec une intensité de turbulence plus faible. Cela réduit directement le bruit à large bande, en particulier dans la plage de 500 à 2 000 Hz, la plus intrusive pour l'audition humaine. De plus, comme le ventilateur fonctionne à des vitesses de pointe inférieures pour le même service (en raison d'un coefficient de pression plus élevé), la source de bruit dominante (la fréquence de passage des pales) se déplace vers le bas en amplitude.

Élimination des harmoniques mécaniques et électriques.
Les moteurs à courant alternatif traditionnels équipés de VFD produisent souvent un bruit de magnétostriction audible (un gémissement aigu) et une ondulation de couple aux fréquences de commutation. Le schéma de commutation sinusoïdale d'un moteur EC, combiné à une mise en forme précise du courant, minimise ces artefacts. Le résultat est une sortie de couple plus douce et une réduction des niveaux de bruit électromagnétique de 5 à 8 dB(A) par rapport aux équivalents CA pilotés par VFD dans des conditions de flux d'air identiques.

Bruit de fonctionnement à faible débit.
Les ventilateurs conventionnels à débit réduit peuvent pénétrer dans des régions instables, provoquant une surtension ou un décrochage en rotation. Ces phénomènes créent un bruit rythmique et pulsé qui peut traverser les conduits jusqu'aux espaces occupés. Les ventilateurs centrifuges à inclinaison vers l'arrière EC évitent cela car la courbe de pression plate et le retour de vitesse actif maintiennent le point de fonctionnement à l'écart des limites de surtension. Même à 20-30 % du débit total, le bruit reste principalement aérodynamique plutôt qu'impulsif, ce qui le rend moins perceptible et plus facile à atténuer avec des silencieux passifs.

Des avantages indirects qui renforcent la valeur

Une consommation d’énergie réduite et une réduction du bruit ne sont pas les seuls avantages. Plusieurs effets secondaires renforcent encore les arguments en faveur des ventilateurs centrifuges à inclinaison vers l'arrière EC.

• Empreinte physique réduite. Une efficacité aérodynamique plus élevée permet à une turbine plus petite de déplacer le même volume d'air, réduisant ainsi les dimensions du boîtier du ventilateur et permettant des configurations d'équipement plus compactes.
• Réduisez les charges de refroidissement à l’intérieur. La chaleur perdue du moteur est minimisée car le moteur EC génère beaucoup moins de pertes thermiques qu'un moteur AC sous charge partielle. Dans les espaces clos comme les unités de traitement d'air ou les boîtiers électroniques, cela réduit la charge sur les systèmes de refroidissement.
• Installation et maintenance simplifiées. Sans VFD externes, contacteurs ou câblage de commande séparé, le ventilateur peut être mis en service plus rapidement. Moins de composants signifie moins de points de défaillance et des coûts de service à long terme réduits.
• Respect de réglementations strictes. De nombreuses juridictions appliquent désormais des niveaux d'efficacité des ventilateurs (FEG) ou des normes de performance énergétique (MEPS). Les ventilateurs centrifuges inclinables vers l'arrière EC satisfont ou dépassent facilement ces exigences, évitant ainsi les retards dans les projets et les pénalités de rénovation.

Intégration pratique dans les systèmes CVC et industriels

L’adoption de cette technologie de ventilateur ne nécessite pas de repenser l’intégralité des systèmes d’aération. Les ventilateurs centrifuges inclinables vers l'arrière EC sont disponibles dans des configurations de boîtier standard (SWSI, DWDI) et peuvent être installés ultérieurement dans des unités existantes où les dimensions du moteur et des roues correspondent. Pour les nouvelles constructions, les concepteurs de systèmes peuvent réduire la taille des serpentins de chauffage et de refroidissement, car le ventilateur fournit un débit d'air plus constant contre une résistance variable, conséquence directe de la caractéristique de pression plate.

L’intégration du contrôle est simple. La plupart des ventilateurs EC acceptent les signaux 0 à 10 V, PWM ou même Modbus RTU directs. Cela permet aux systèmes de gestion de bâtiment de moduler la vitesse du ventilateur en fonction de capteurs de CO₂, de la température ambiante ou de la pression statique des conduits sans matériel d'interface supplémentaire. Les diagnostics intégrés fournissent également des informations en temps réel sur la consommation d'énergie, la vitesse et les heures d'exécution, permettant ainsi des stratégies de maintenance prédictive.

Aborder les idées fausses courantes

Certains sceptiques affirment que le coût initial des ventilateurs centrifuges EC inclinables vers l’arrière est plus élevé que celui des simples alternatives AC. Bien que cela soit vrai au niveau des composants, le coût total de possession raconte une tout autre histoire. Les économies d'énergie à elles seules permettent généralement de récupérer la prime dans un délai de 8 à 18 mois pour les applications à service continu. Les plaintes concernant le bruit, qui entraînent souvent des modifications coûteuses sur le terrain, telles que des enceintes acoustiques ou des silencieux, sont considérablement réduites, voire complètement éliminées. De plus, sans les VFD et leurs filtres d'harmoniques associés, le coût global du système peut être neutre, voire inférieur.

Une autre idée fausse est que les ventilateurs inclinables vers l’arrière ne conviennent pas aux flux d’air sales. En fait, la nature autonettoyante des pales incurvées vers l'arrière (où la force centrifuge projette les particules vers l'extérieur plutôt que de permettre une accumulation sur la face de la lame) les rend plus robustes dans les applications à poussière légère que les conceptions incurvées vers l'avant. Pour les particules lourdes, des revêtements ou matériaux spéciaux sont disponibles sans compromettre l'efficacité du moteur EC.

Conclusion

Réduire simultanément la consommation d'énergie et le bruit constitue un défi important dans les équipements électromécaniques, mais les ventilateurs centrifuges à inclinaison vers l'arrière EC y parviennent grâce à une conception basée sur la physique plutôt qu'à des compromis. Le moteur EC élimine les pertes des VFD externes et maintient un rendement élevé à des vitesses partielles, tandis que la turbine inclinable vers l'arrière empêche la surcharge, stabilise le flux d'air et réduit le bruit généré par les turbulences. Ensemble, ils permettent d'adapter précisément le débit d'air à la demande en temps réel, réduisant la consommation d'énergie de 30 % ou plus et réduisant les niveaux de pression acoustique de plusieurs décibels sans traitements acoustiques coûteux.

Pour les propriétaires d’installations recherchant des factures de services publics réduites et des équipements moins intrusifs, pour les ingénieurs chargés de respecter les normes de performance et pour les occupants qui souhaitent simplement des espaces calmes et confortables, ces ventilateurs représentent une évolution pratique et éprouvée de la technologie du mouvement de l’air. La question n’est plus de savoir s’il faut les adopter, mais à quelle vitesse les systèmes existants peuvent être mis à niveau pour en tirer les avantages.
